Линейные рельсовые направляющие серии HG производства компании HIWIN, предназначены для систем требующих высокой нагрузочной способности и точности перемещений, в производимом нами оборудовании мы применяем исключительно линейные направляющие производства Хивин.

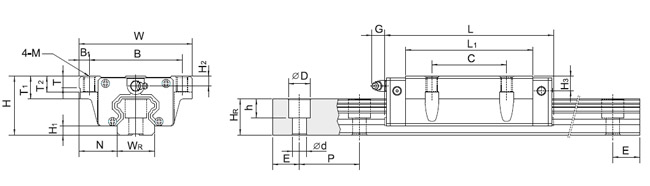

Линейная направляющая Hiwin HGR-15-R размеры:
Высота Hr: 15 мм.
Ширина Wr: 15 мм.
Установочное отверстие d: 4,5 мм, проточка D: 7,5 под болты DIN912 глубина h: 5,3, расстояние между отверстиями P: 60 мм. Максимальная длина рельса 2000 мм.
Цена направляющей HGR-15-R: 5200 рублей пог./метр.
Направляющие линейные Hiwin HGR-20-R размеры:
Высота H: 17,5 мм.
Ширина W: 20 мм.
Установочное отверстие d: 6 мм, проточка D: 9,5 под болты DIN912 глубина h: 8,5, расстояние между отверстиями P: 60 мм. Максимальная длина рельса 4000 мм.
Цена направляющей HGR-20-R: 6200 рублей пог./метр.
Направляющий рельс HGR-25-R размеры:
Высота H: 22 мм.
Ширина W: 23 мм.
Установочное отверстие d: 7 мм, проточка D: 11 под болты DIN912 глубина h: 9, расстояние между отверстиями P: 60 мм. Максимальная длина рельса 4000 мм.
Цена направляющего рельса HGR-25-R: 7500 рублей пог./метр.
Линейная направляющая HGR-30-R размеры:
Высота H: 26 мм.
Ширина W: 28 мм.
Установочное отверстие d: 9 мм, проточка D: 14 под болты DIN912 глубина h: 12, расстояние между отверстиями P: 80 мм. Максимальная длина рельса 4000 мм.
Цена линейной направляющей HGR-30-R: 9000 рублей пог./метр.
Направляющая HGR-35-R размеры:
Высота H: 29 мм.
Ширина W: 34 мм.
Установочное отверстие d: 9 мм, проточка D: 14 под болты DIN912 глубина h: 12, расстояние между отверстиями P: 80 мм. Максимальная длина рельса 4000 мм.
Цена направляющей hiwin HGR-35-R: 10500 рублей пог./метр.
Линейная направляющая HGR-45-R размеры:
Высота H: 38 мм.
Ширина W: 45 мм.
Установочное отверстие d: 14 мм, проточка D: 20 под болты DIN912 глубина h: 17, расстояние между отверстиями P: 105 мм. Максимальная длина рельса 2000 мм.
Цена направляющей HGR-45-R: 15000 рублей пог./метр.
Направляющая линейная HIWIN HGR-55-R размеры:
Высота H: 44мм.
Ширина W: 53 мм.
Установочное отверстие d: 16 мм, проточка D: 23 под болты DIN912 глубина h: 20, расстояние между отверстиями P: 120 мм. Максимальная длина рельса 4000 мм.
Цена направляющей HGR 55 R: 22000 рублей пог./метр.
Рельс направляющий хивин HGR 65 R размеры:
Высота H: 53 мм.
Ширина W: 63 мм.
Установочное отверстие d: 18 мм, проточка D: 26 под болты DIN912 глубина h: 22, расстояние между отверстиями P: 150 мм. Максимальная длина рельса 4000 мм.
Цена рельса хивин HGR 65 R: 30000 рублей пог./метр.
